Yolov5를 이용한 TFT 챔피언 인식하기

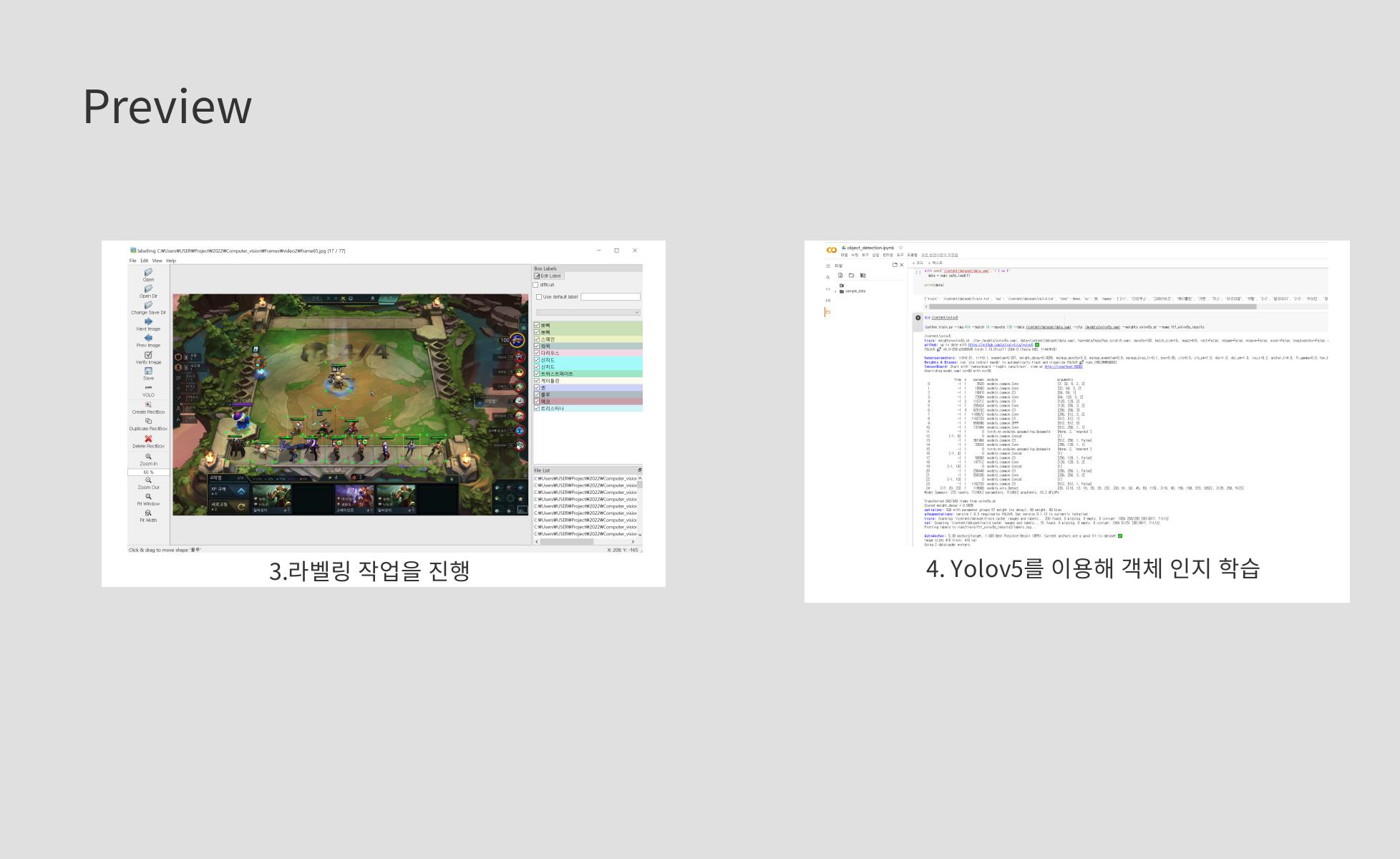

Preview



아래와 같이 6단계의 과정을 통해 TFT 플레이 영상 속 챔피언들을 인식해보자.

1. 게임 영상 저장하기

Window10에서 제공하는 게임 영상 저장 기능 ( Window 키 + G) 사용하여 게임 영상을 녹화



2. 영상을 프레임으로 나누기

1 과정에서 얻은 영상을 컴퓨터가 학습시키기 위해선 Labeling 과정을 거쳐 학습을 시켜야 합니다. Labeling 과정은 프레임 단위로 진행되기 때문에 mp4 -> jpg로 바꾸어야 합니다.



아래의 과정은 주피터 노트북에서 진행된 코드로 경로와 프레임수만 변경하면 영상을 프레임으로 변환 가능



import cv2
from glob import glob

img_list = glob("영상이 저장된 경로")

## 동영상 1초당 2프레임으로 저장
cap = cv2.VideoCapture("저장된 동영상 경로")

# 코덱 정의
fourcc = cv2.VideoWriter_fourcc(*'DIVX') # window의 경우 DIVX

# 프레임 크기, FPS
width = round(cap.get(cv2.CAP_PROP_FRAME_WIDTH))
height = round(cap.get(cv2.CAP_PROP_FRAME_HEIGHT))

# 파일명, 코덱, 1초당 프레임수, 너비와 넓이 - 동영상 저장
#out = cv2.VideoWriter('test.avi', fourcc, 30.0, (width, height))

count = 0 # 프레임 번호 할당

while cap.isOpened():
    ret, frame = cap.read()

    if not ret:
        break

    # 일반적으로 1초당 30프레임이 찍혀져 있음. 따라서 %30==0으로 하여 1초에 1프레임 저장
    if(int(cap.get(1)) % 30==0):  # 1초당 1프레임을 jpg로 저장
        cv2.imwrite('프레임을 저장할 경로/frame%d.jpg' % count, frame)
        count += 1

    #frame = cv2.resize(frame, dsize=(0, 0), fx=0.5, fy=0.5, interpolation=cv2.INTER_AREA)
    #cv2.imshow('video', frame) # 영상 출력

    if cv2.waitKey(1)& 0xFF == ord('q'): # 0xFF는 win64 환경
        break

cap.release()
cv2.destroyAllWindows()



3. 라벨링 작업

가장 많은 시간이 걸린 부분으로 LabelImg를 사용하여 작업



- 설치 및 사용법

https://byeon-sg.tistory.com/entry/labelImg%EC%82%AC%EC%9A%A9%ED%95%B4%EC%84%9C-yolo-%EC%9D%B4%EB%AF%B8%EC%A7%80-%EB%9D%BC%EB%B2%A8%EB%A7%81%ED%95%98%EA%B8%B0

yolo 이미지 라벨링을 위한 labelImg 사용법

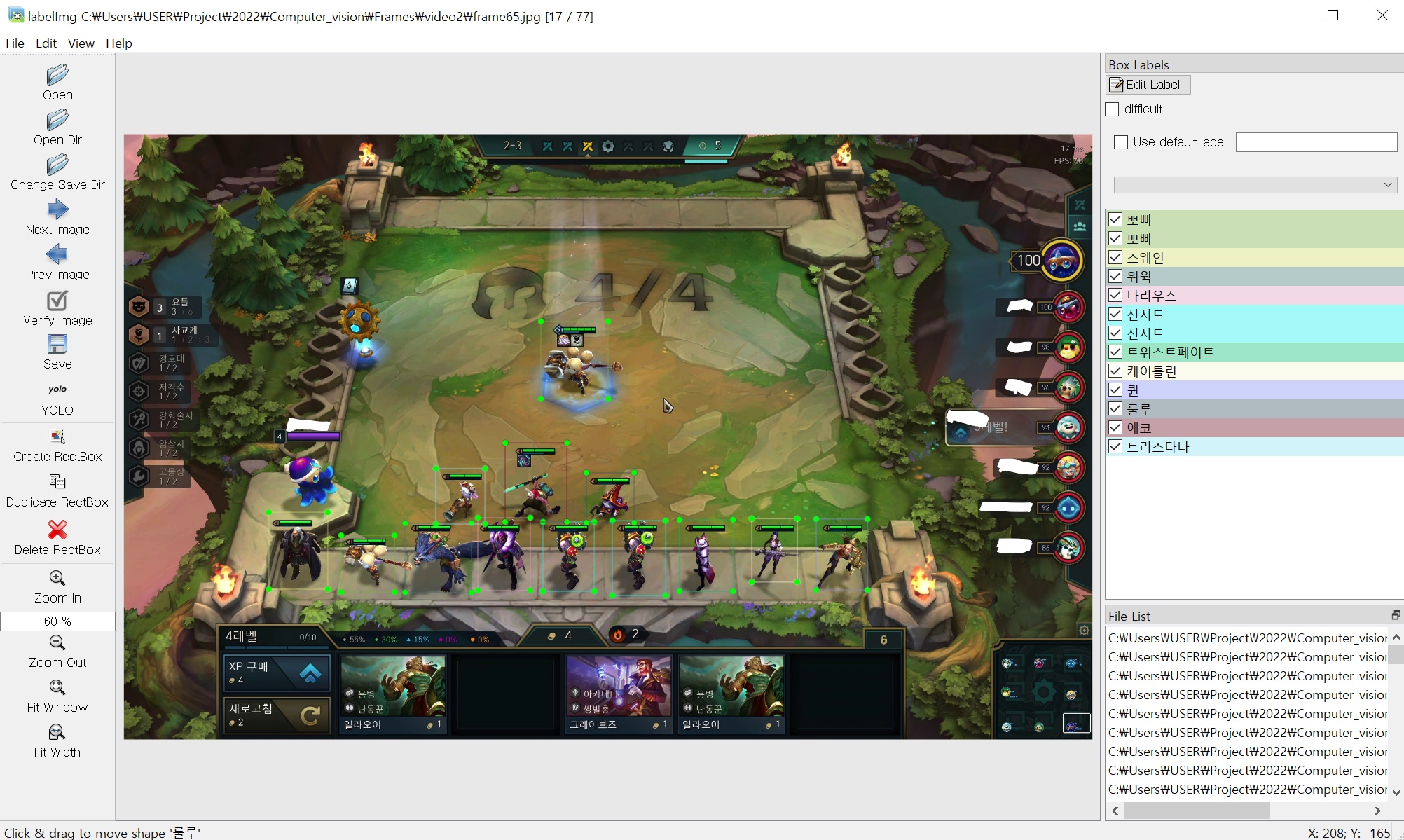

위와 같이 각 챔피언마다 라운딩 박스를 지정



※ 주의사항

라벨링 작업을 할 때 jpg를 한 폴더에 모은 뒤 작업하기를 바랍니다.  -- labelimg 경우 classes.txt가 생성 이 되며 class 번호와 객체가 일치해야 함



4. Yolov5를 이용한 Object Detect 학습

Colab의 GPU를 사용하여 위의 라벨링이 완료된 자료를 학습



https://www.youtube.com/watch?v=T0DO1C8uYP8&t=218s



위의 유튜브 영상에서 친절하게 Colab에서 yolov5를 사용하는 방법을 쉽게 알려줍니다.  ( 쉬운 강의 영상을 제공해주신 빵형님께 감사드립니다.)



그래도 저처럼 낯선 객체 인지학습이 어색하신 분을 위해 추가로 몇가지 더 알려드립니다.



필요한 준비물



1. images 와 labels (프레임 jpg와 레이블링 결과로 나온 txt를 Image와 label 폴더에 각각 나누어 저장)

2. data.yaml ( 반드시 data.yaml으로 저장하실 필요는 없습니다. )

- data.yaml ( 여는 법은 notepad++로 열기를 이용하면 됩니다.)

# Train/val/test sets as 1) dir: path/to/imgs, 2) file: path/to/imgs.txt, or 3) list: [path/to/imgs1, path/to/imgs2, ..]
# path: ../datasets/coco128  # dataset root dir
train: /content/dataset/train.txt
val: /content/dataset/valid.txt
test:  # test images (optional)

# Classes
nc: 39  # number of classes
names: ['2-1', 'Darius', 'Graves', 'Caitlyn', 'Garen', 'Ziggs', 'Ezreal', 'Camille', '2-2', 'Illaoi',
        '2-3', 'Kassadin', 'KogMaw', '2-4', 'Zyra', '2-5', 'Trundle', '2-6', 'Twitch', 'TwistedFate',
        'Taric', '2-7', 'Poppy', 'Tristana', 'Ekko', 'Swain', 'Warwick', 'miss', 'Singed', 'Quinn',
        'Lulu', 'Blitzcrank', 'Gangplank', 'Vi', 'Heimerdinger', 'Zac', 'Samira', 'Leona', 'Vex']  # class names

labelimg를 사용해 라벨링을 한 output 중 하나인 classes.txt의 순서대로 names를 입력하면 됩니다.



유튜브 영상에서 언급된 과정 중 하나인 train.txt와 valid.txt의 경로는 yaml에 저장됩니다.



3. Yolov5  ( 유튜브 영상 참조)



- 코드

자세한 코드는 유튜브 영상이나 아래의 Github에 자료를 참조하시길 바랍니다.

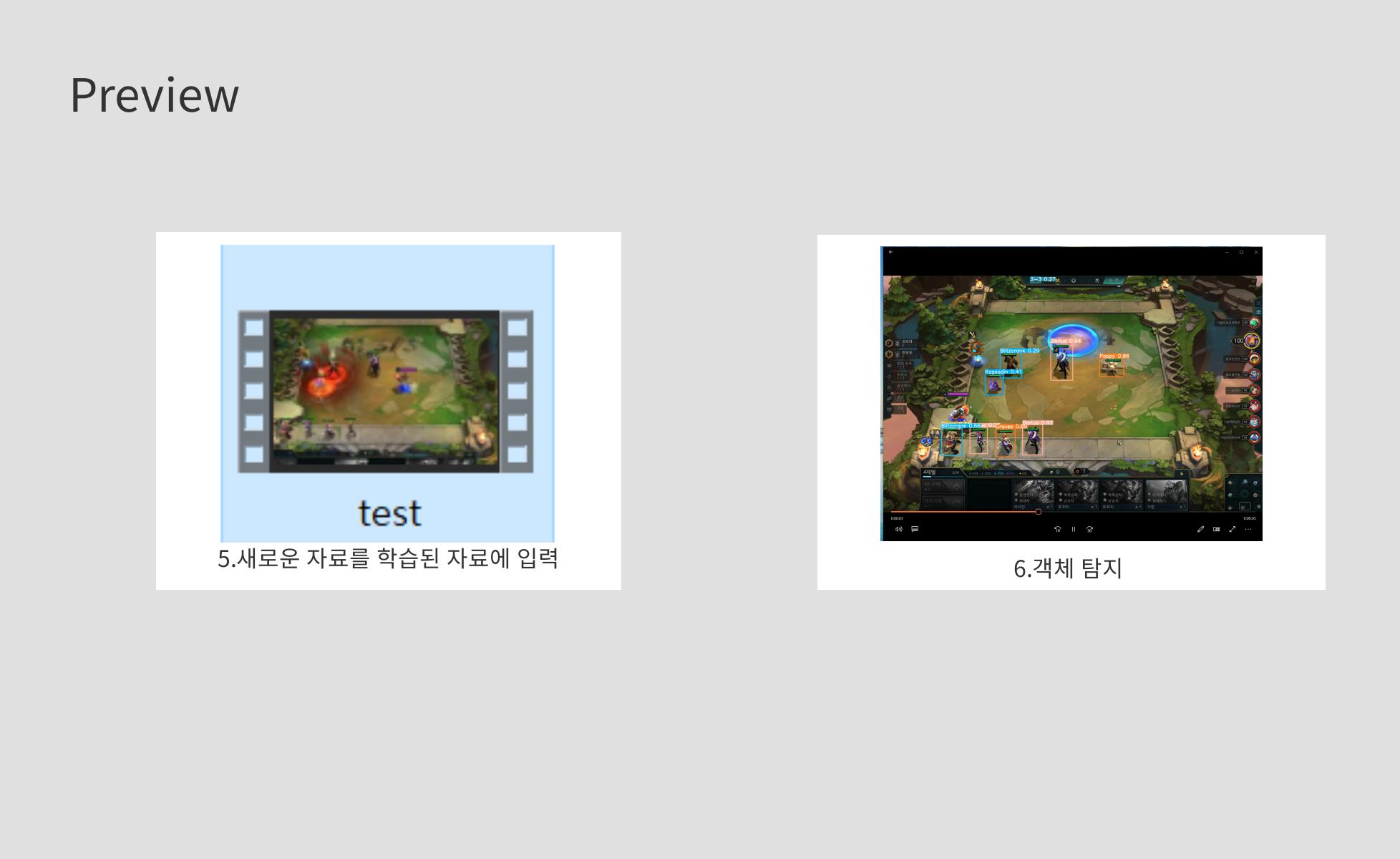

5. 새로운 자료를 학습된 결과에 적용

4에서 얻게된 weight를 사용하여 아래와 같이 새로운 자료를 적용



--source 새로운 자료의 경로

--weight 학습 과정에서 얻은 결과

!python detect.py --source /content/dataset/output.mp4 --weight /content/yolov5/runs/train/ftf_yolov5s_results/weights/best.pt



6. 탐지된 객체

5의 결과로 얻은 객체 탐지 영상



위의 영상에서 대체로 잘 학습이 된 것을 볼 수 있다. 하지만 잘못 탐지된 객체들은 낮은 Confidence인 점을 확인할 수 있으며 이 부분은 더 많은 라벨 학습 및 epoch 수를 늘리거나 yolov5 모델의 더 좋은 모델을 사용하면 개선될 수 있을 거라 예상된다.

후기

위 과정은 예전부터 영상 인식을 사용해서 하고 싶었던 프로젝트로 책을 통한 학습이 아닌 유튜브와 구글링 과정을 통해 하나씩 배워가며 진행한 과정입니다.  위 과정을 통해 이미지 인식 파트에 대한 많은 분들의 글과 영상을 참조 하였으며 영상 인식이 얼마나 핫한지 알 수 있었습니다.



Reference

위 과정에 대한 코드

https://github.com/Han-Archives/Colab/blob/main/object_detection.ipynb

GitHub - Han-Archives/Colab

https://www.youtube.com/watch?v=T0DO1C8uYP8&t=218s

https://lynnshin.tistory.com/47

yolov5 학습 튜토리얼 1
